Регулирующая и котловая арматура: виды клапанов, параметры и расчет

В котельной нет второстепенных узлов: если автоматика котла дает сбой, удар принимает на себя котловая арматура. Ошибки в гидравлических расчетах оборачиваются закипанием контуров, гидроударами и перерасходом газа до 15% за отопительный период.

Грамотно собранная регулирующая арматура держит гидравлический баланс сети при любых скачках температуры на улице. Надежные исполнительные механизмы окупаются за один-два сезона за счет стабильного расхода топлива и безаварийной работы теплообменников.

Как регулирующая арматура балансирует узел смешения

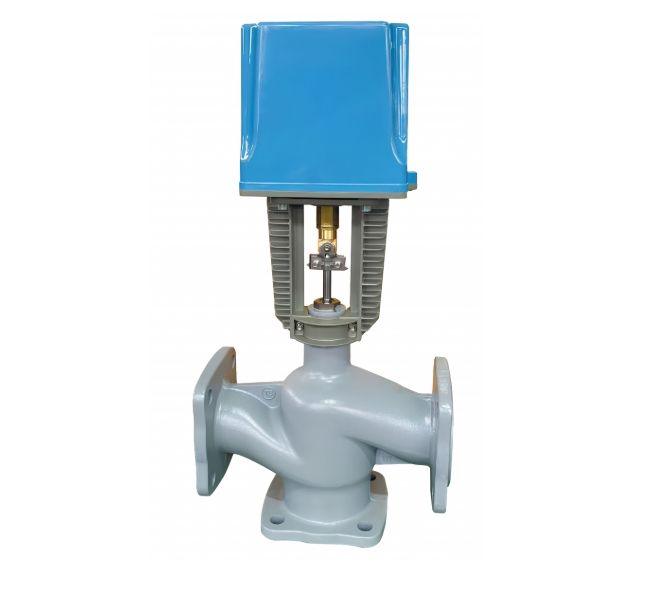

Задача контура подмеса - подавать теплоноситель точно заданной температуры, исключая температурный шок для котлового блока. В современных модульных котельных с этим справляется трехходовой регулирующий клапан, разделяющий или смешивающий потоки сетевой и обратной воды за пару секунд. Металлический плунжер плавно дозирует подачу, поддерживая комфортный график с погрешностью не больше 0.5 °C.

При выборе узла для системы отопления учитывают четыре параметра:

• пропускную способность Kvs при нормативном расчетном перепаде;

• диаметр прохода от DN 15 до DN 300 под параметры трубопровода;

• допустимый перепад давления на затворе без риска кавитации;

• стойкость внутренних уплотнений к теплоносителю с температурой до 130-150 °C.

Если завысить пропускную способность, регулирующая арматура начнет самопроизвольно закрываться и работать рывками. Точный расчет сечения гарантирует ровное движение штока и защищает посадочное седло от механического размыва.

Зачем котловая арматура нужна на паропроводах

Пар требует жесткого контроля параметров: скачок давления способен повредить теплообменное оборудование или выбить сальники. На редукционных ветках технологических котельных автономный регулятор давления прямого действия снижает напор пара до рабочих значений без участия оператора. Импульсная трубка передает сигнал на мембрану, мгновенно компенсируя избыточное усилие среды.

Такая котловая арматура предотвращает аварийные продувки через защитные клапаны, которые уносят тонны подготовленного пара. Защищенный котловой контур работает ровно, снижая нагрузку на систему химводоподготовки и деаэраторы.

Где работает регулирующая арматура с мембранным блоком

На крупных промышленных объектах стандартные электроприводы часто не успевают отработать аварийную команду. В технологических схемах с жесткими допусками безотказный клапан с МИМ перекрывает поток среды за две-три секунды благодаря мощной возвратной пружине. Пневматика не боится сырости, высоких температур и обеспечивает усилие закрытия в десятки килоньютонов.

Мембранные исполнительные механизмы выбирают для следующих задач:

• взрывоопасные котельные залы с жесткими ограничениями по открытой электрике;

• перегретый пар с рабочей температурой от 200 до 350 °C;

• контуры безопасности, требующие гарантированного закрытия затвора при аварии сети.

Заводская регулирующая арматура с пневмоприводом сохраняет класс герметичности А на протяжении 10 000 рабочих циклов. Своевременная ревизия мембран и проверка посадочных седел обеспечивают бесперебойную работу котельной в течение всего отопительного сезона.
